Варианты подключения
Для управления фотоаппаратом на расстоянии используются дистанционные пульты. Они могут быть как проводными, так и беспроводными. По традиции такие пульты иногда называют «тросиками», поскольку подобно металлическим тросикам в старых плёночных фотоаппаратах они дистанционно управляют спуском затвора.
Если ваша фотокамера позволяет подключить проводной пульт, она имеет соответствующий разъём для подключения и может быть использована фотостолом для съёмки 360. Фотостол соединяется с фотоаппаратом кабелем и управляет им во время съёмки.
Проблема в том, что каждый производитель использует свои собственные разъёмы, никаких стандартов здесь нет. В этой статье мы расскажем, каким кабелем будет комплектоваться фотостол в зависимости от марки вашего фотоаппарата, а также дадим обзор наиболее распространённых видов разъёмов на фотокамерах.

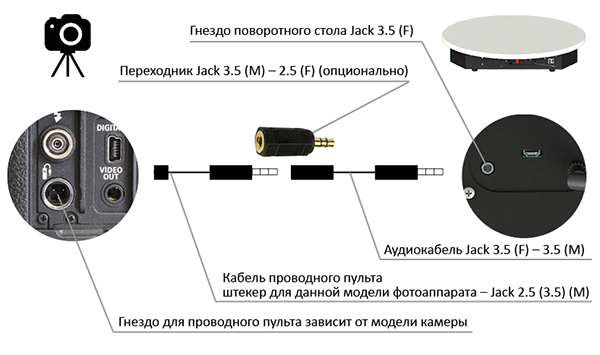

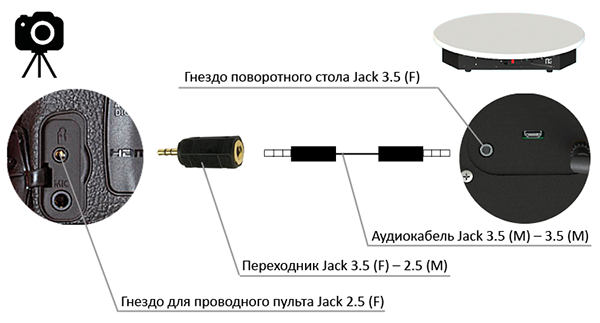

Фотостол имеет гнездо Jack 3.5 (F) на боковой панели. Вариантов комплектации фотостола два: аудиокабель Jack 3.5 (M) – Jack 3.5 (M) + переходник или аудиокабель Jack 3.5 (F) – Jack 3.5 (M) + переходник опционально. Длина кабеля от 1,5 до 5 м выбирается клиентом.
Если ваш фотоаппарат имеет разъём Jack 2.5 (F), используется первая схема комплектации.
Если же ваш фотоаппарат имеет другое гнездо для проводного пульта, используется вторая схема. Надо отметить, что каким бы ни был штекер подсоединения кабеля к фотоаппарату, на другом конце всегда будет трёхконтактный аудиоразъём Jack 3.5 или Jack 2.5. Если это Jack 2.5, в комплектацию стола добавляется соответствующий переходник.
Перед покупкой фотостола вы должны решить, какую фотокамеру вы будете использовать для съёмки. В зависимости от марки фотоаппарата мы примем совместное решение о том, какими кабелями укомплектовать ваш стол.
Собственно, это всё, что надо знать о подключении. Если вас интересуют детали, продолжайте читать дальше.
И вначале немного теории.
Устройство проводного пульта

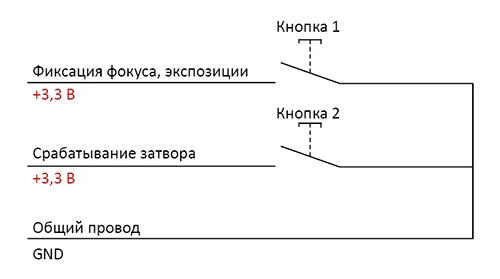

Любой проводной пульт управления работает подобно кнопке срабатывания затвора фотоаппарата и имеет два режима: полунажатие (происходит фокусировка камеры и фиксация экспозиции) и полное нажатие (происходит срабатывание затвора). И, соответственно, стандартным решением для проводного пульта является использование трёх проводов: заземление, фокусировка, срабатывание затвора.
Проводной пульт не имеет собственного источника питания; ток, текущий по цепи, идёт от фотоаппарата. Если фотоаппаратом через разъём проводного пульта управляет более сложное устройство, чем две механические кнопки, то желательно наличие реле, разделяющего схему фотоаппарата и устройства. Так, наши фотостолы имеют оптический разделитель цепи. Это обеспечивает безопасность электрической схемы и гарантирует сохранность фотоаппарата в случае короткого замыкания или пробоя.
Что делать, если фотоаппарат не функционирует во время работы стола? Если у вас есть мультиметр, можно провести быструю диагностику.
Для начала следует убедиться, что в кабеле контакты разъёма Jack не замкнуты между собой. Некоторые модели кабелей имеют встроенные сопротивления, в этом случае между контактами может быть сопротивление в несколько кОм.
Затем следует один конец кабеля подключить к фотоаппарату и включить его. На контактах разъёма Jack должна появиться разность потенциалов. Ближайший контакт к проводу всегда является землёй. Так, для фотоаппарата Canon, должно появиться напряжение 3,3 В.
Ниже мы приведём классификацию разъёмов, информацию о которых нам удалось найти. Имейте в виду, что с течением времени эта информация может устаревать.
Обзор разъёмов
Canon
Камеры Canon имеют два типа разъёма для проводного пульта: аудиоразъём Jack 2.5 и свой собственный N3.

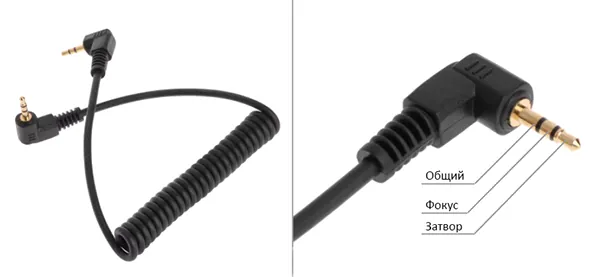

Разъём Jack 2.5 (E3)
Возможные варианты названий: E3, C1
Название официального проводного пульта RS-60E3.
Разъём Jack 2.5 – это самый распространённый интерфейс для подключения проводного пульта. Этот разъём позволяет использовать любой аудиокабель Jack 3.5 с переходником Jack 3.5 – Jack 2.5 для подключения устройства. Этот же разъём используют все фотоаппараты Pentax, Hasselblad, некоторые Fujifilm, новые Olympus. Официальный пульт под этот разъём, продаваемый компанией Canon, называется RS-60 E3. Кабели обычно имеют маркировку E3 или C1.
Этот разъём имеют камеры:
- Все фотоаппараты четырёхзначной серии EOS D (1000D, 1100D, 1200D, 2000D, 4000D)
- Все фотоаппараты трёхзначной серии EOS D (300D, 350D, 400D, 450D, 500D, 550D, 600D, 650D, 600D, 700D, 800D, 850D, 250D)
- Фотоаппараты двухзначной серии от 60D и выше: 60D, 60Da, 70D, 77D, 90D,
- Powershot: G10, G11, G12, G1X
- EOS R, R3, R6, RP, R6, R8, R10
- M5, M6, M50
Canon N3
Используется в профессиональных зеркальных фотоаппаратах Canon, а также в моделях R1, R5, R5c.
Возможные варианты названий кабеля: N3, C3.
Название официального проводного пульта: RS-60 N3.
Этот разъём имеют камеры:
EOS 10D, 20D, 30D, 40D, 50D, 5D, 5D(II), 5D(III), 5D(IV), 5DS, 6D, 7D, 7D(II)
R1, R5, R5c.
Sony
Фирма Sony перешла на использование разъёма, называемого Multi-Terminal, который используется и как USB-разъём, и для подключения проводного пульта.

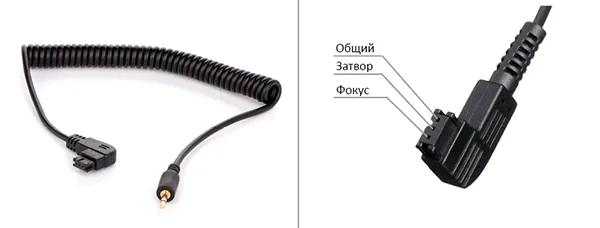

S2
Возможные варианты названий кабеля: S2, VPR1.
Название официального проводного пульта Sony RM-VPR1.
Этот разъём имеют камеры:
- A1, A1II, A7, A7R, A7S, A7(II), A7R(II) A7(III), A7S(III) A7(IV), A7R(IV), A7RV, A9, A9(II), A9(III)
- NEX-3N, A3000, A5000, A5100, A6000, A6100, A6100, A6300, A6400, A6500, A6600, A58, A68, HX300, HX350
- HX400, RX10, RX100(II), RX100(III), RX4, M5, M6, ZX100(VI), RX100(VI)
S1
Возможные варианты названий кабеля: S1, S1AM.
Название официального проводного пульта: Sony RM-S1AM.
Этот разъём имеют камеры:
- A33, A55, A900, A850, A700, A580, A560, A550, A500, A450, A390, A350, A300, A290, A200, A100, A77(II)
Nikon
Фирма Nikon, пожалуй, рекордсмен по разнообразию разъёмов для проводного пульта. Есть четыре разновидности.
N1

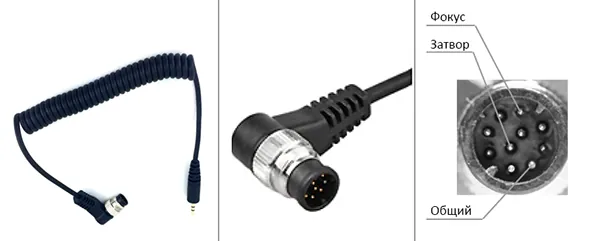

Круглый десятиконтактный разъём для профессиональных камер Nikon.
Возможные варианты названий кабеля: N1, DC0.
Название официального проводного пульта: Nikon MC-36.
Этот разъём имеют камеры:
- Z9, Z8
- D3, D4, D4s, D5, D6, D500, D300, F6, F100, F5, F90, N90s, D1X, D2H,
- D850, D810A, D810, D800, D800E, D700, D300S, D200, D3X, MC30, MC-30
- N90S, F5, F6, F100, F90, F90X, FujiS3, FujiS5, D1, D1H, D2, D2H, D2X, D200, D300, D3
N2

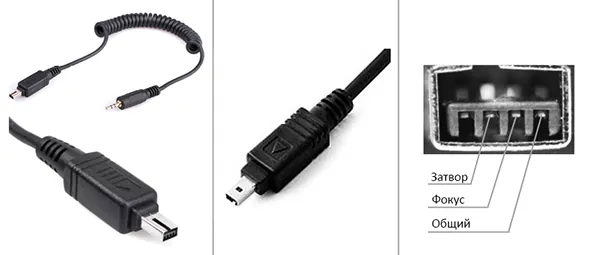

Разъём для двух камер Nikon.
Возможные варианты названий кабеля: N2, DC1.
Название официального проводного пульта: Nikon MC-DC1.
Этот разъём имеют камеры:
- D70S, D80
N3

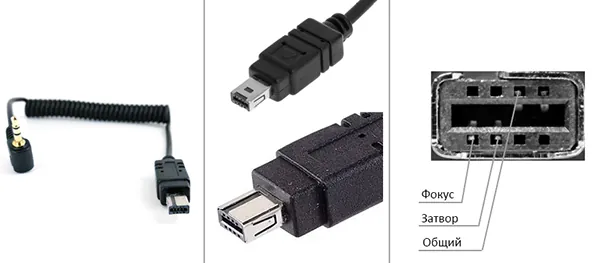

Самый распространённый разъём для фотоаппаратов Nikon.
Возможные варианты названий кабеля: N3, DC2.
Название официального проводного пульта Nikon MC-DC2.
Этот разъём имеют камеры:
- Z5, Z6(I), Z6(II), Z6(III), Z7(I), Z7(II)
- D7000, D7100, D5200, D5100, D5000, D3200, D3100, D600, D90, P770
N4
В фотоаппарате Z50(II) фирма Nikon применила новый подход, совместив разъём проводного пульта с входом для микрофона.

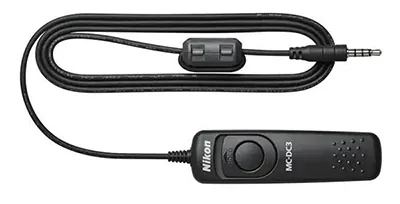

Название официального проводного пульта Nikon MC-DC3.
Panasonic Lumix
Panasonic имеет один вариант разъёма. Это четырёхконтактный Jack 2.5.
Возможные варианты названий кабеля: RSL1, RS1, P1.
Название официального проводного пульта: DMW-RS1 и DMW-RSL1.
Panasonic использует всего два контакта для подключения пульта, поэтому применена такая схема:
Этот разъём имеют камеры:
- DMC-FZ50, DMC-FZ50K, DMC-FZ50S, DMC-FZ30, DMC-FZ30K, DMC-FZ30S, DMC-FZ20, DMC-FZ20k, DMC-FZ20S
- LC-1, L1, L-10, DIGILUX 2, DIGILUX 3
- DMC-G1, DMC-GH1, DMC-GF1, DMC-G2, DMC-G3, DMC-G10, DMC-GH2, DMC-FZ100, DMC-FZ150, DMC-FZ200, DMC-FZ1000
Olympus

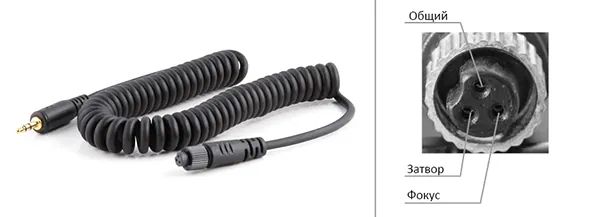

CB2
Olympus перешёл на трёхконтактный разъём Jack 2.5, такой же, как у Canon E3.
Название официального проводного пульта RM-CB2
Этот разъём имеют камеры:
- OM-5, OM-D E-M1 Mark II, OM-D E-M1 Mark III, OM-D E-M1X, OM-D E-M5 Mark

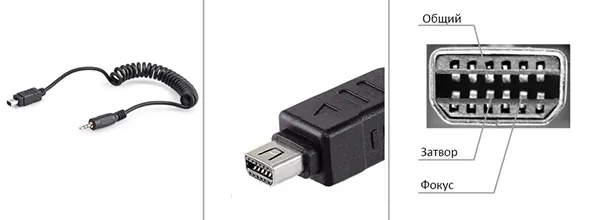

CB1
Возможные варианты названий кабеля: CB1, O1, O2.
Название официального проводного пульта: RM-CB1.
Этот разъём имеют камеры:
- E3, E5, E10, E20, E20N, E1, E300, E100RS, C2500L, C-5060, C8080, C7070
UC1
Возможные варианты названий кабеля: UC1, O1, O2.
Название официального проводного пульта: RM-UC1.
Этот разъём имеют камеры:
- SP-590, E30, EP1, E400, E410, E420, E450, E510, E520, E550, SP-510UZ, SP-550UZ, SP-560UZ, SP-5655Z, SP-570UZ, SP-590UZ, 810UZ, E600, E620, EP-1, EP-2, E-PL2, E-P3, E-PL3, E-PM1, E-M5, XZ-1, SZ-30MR, SZ-20, SZ-11
Fujifilm
Fujifilm имеет четыре разновидности разъёмов проводных пультов. Раньше использовались мини- или микроUSB, сейчас используется Jack 2.5 или Jack 3.5, часто совмещённый с микрофоном.

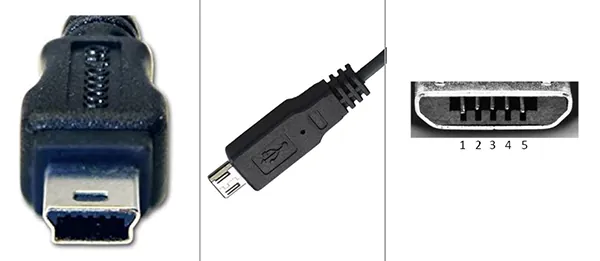

Схема подключения разъёма мини USB.
Список производителей, использующих трёхконтактный разъём Jack 2.5 (см. Canon E3)
Pentax
Все модели фотоаппаратов, имеющие разъём проводного пульта.
Samsung
Модели фотоаппаратов: GX-1S, GX-1L, GX-20, GX-10.
Contax
Модели фотоаппаратов: N Digital; 645, NX, N1.
Fujifilm
Модели фотоаппаратов: X-T1, X-T10, X-T20, X-E1, X-E2.
Olympus
Модели фотоаппаратов: OM-5, OM-D E-M1 Mark II, OM-D E-M1 Mark III, OM-D E-M1X и OM-D E-M5 Mark.
